INTRODUCCION A LOS DIAGRAMAS DE FLUJO - III PERIODO - CICLO 4

INTRODUCCION A LOS DIAGRAMAS DE FLUJO

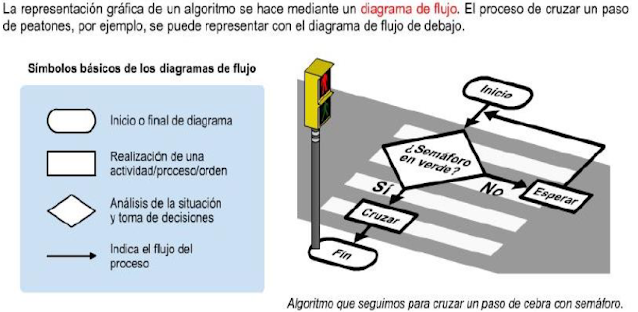

Un diagrama de flujo, también llamado Flujograma de Procesos o Diagrama de Procesos, representa la secuencia o los pasos lógicos para realizar una tarea mediante unos símbolos. Dentro de los símbolos se escriben los pasos a seguir. Un diagrama de flujo debe proporcionar una información clara, ordenada y concisa de todos los pasos a seguir. El Diagrama de Flujo es su representación esquemática. Los diagramas de flujo representan la secuencia lógica o los pasos que tenemos que dar para realizar una tarea mediante unos símbolos y dentro de ellos se describen los pasos a realizar. Por la tanto son una excelente herramienta para comprender el proceso a seguir, así como para identificar posibles errores antes del desarrollo final de la tarea.

Normalmente para realizar un diagrama de flujo primero se hace lo que se llama el algoritmo.

Un algoritmo es una secuencia de PASOS a seguir para resolver un problema de forma escrita.

Un ejemplo para cocinar un huevo para otra persona sería:

• Pregunto si quiere el huevo frito.

• Si me dice que si, lo frio, si me dice que no, lo hago hervido.

• Una vez cocinado le pregunto si quiere sal en el huevo.

• Si me dice que no lo sirvo en el Plato. Si me dice que si le hecho sal y después lo sirvo en el plato.

INSTRUCCIONES: Antes de realizar cualquier ejercicio, lea cuidadosamente cada pregunta, identifique claramente las entradas necesarias, el proceso (operaciones) a realizar y las salidas que contestan la pregunta.

• Entradas: son los datos mínimos necesarios que debe conocerse para poder realizar el ejercicio, plantéese que datos necesita para poder realizar las operaciones propuestas, en algunos ejercicios estas entradas no se dan, pero con sentido común podrá identificarlas fácilmente.

• Proceso: son las operaciones que se deben realizar para poder encontrar las salidas solicitadas. Recuerde que para poder operar debe tener entradas, que Usted pide al usuario y/o las dan en el enunciado del ejercicio.

• Salidas: son producto de las operaciones realizadas y muestran información procesada.

ACTIVIDAD 2

Realizar los siguientes ejercicios con las siguientes indicaciones:
• Realizar los algoritmos respectivos de cada uno
• Realizar su diagrama de flujo de cada uno

Resuelve:

1. Hallar el área de un rectángulo
2. Sacar el 20% de un valor
3. El promedio de 5 notas, luego a el resultado se le saque el 25%.
4. Preparar la receta de su comida favorita.
5. Sacar la edad de una persona
